Técnica para remover solda pinos CIs

Mensagempor brasilma » 04 Out 2022 21:51

Olá Colegas,

Alguém conhece alguma técnica para remover o máximo possivel de solda dos pinos de um TQFP100?

Não tem curto entre os pinos, mas alguns resíduos de solda estão atrapalhando a colocação do CI no soquete zero-force!

Obrigado!

Abraços.
" A Teoria orienta e a Prática decide" ;-)
Avatar do usuário
brasilma
Dword

Mensagens: 3621
Registrado em: 11 Out 2006 15:39
Localização: Planeta Terra

Re: Técnica para remover solda pinos CIs

Mensagempor edsont » 05 Out 2022 14:08

Quando vou limpar os pinos de algum CI (ou outro componente) eu costumo limpar bem a ponta do ferro de solda, passo pasta de solda nos terminais do CI e encosto os pinos virados para baixo sobre o ferro de solda, de preferência numa parte (da ponta do ferro de solda) que tenha o mínimo de solda. A solda escorre para o ferro.
Avatar do usuário
edsont
Word

Mensagens: 555
Registrado em: 22 Mai 2007 17:19
Localização: Araraquara-SP Brasil - Terra - Sistema Solar - Via Láctea

Re: Técnica para remover solda pinos CIs

Mensagempor andre_luis » 06 Out 2022 16:46

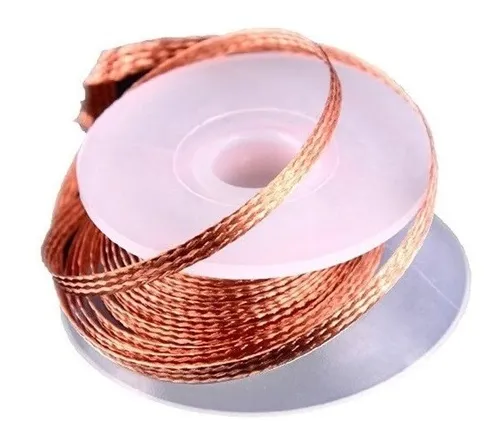

Eu via os técnicos do setor onde trabalhei usarem malha desoldadora de cobre, sempre usando fluxo de solda, de preferencia líquido, que adere melhor:

Imagem

Mas eu na minha ignorância, como não tenho disso em casa, quando preciso limpar um pad, derreto uma gota de solda em cima e bato a placa na mesa, de lado obviamente.
"Por maior que seja o buraco em que você se encontra, relaxe, porque ainda não há terra em cima."
Avatar do usuário
andre_luis
Dword

Mensagens: 5447
Registrado em: 11 Out 2006 18:27
Localização: Brasil - RJ

Re: Técnica para remover solda pinos CIs

Mensagempor edsont » 06 Out 2022 17:07

Quando não existia dessa malha dessoldadora por aqui eu usava a blindagem de cabo manga. Não era muito bom.
Para limpar pino acho que não vai prestar.

Agora tem um tal de agulha de dessoldagem (desoldering hollow needles). Eu comprei para testar. Estou aguardando chegar.
Avatar do usuário
edsont
Word

Mensagens: 555
Registrado em: 22 Mai 2007 17:19
Localização: Araraquara-SP Brasil - Terra - Sistema Solar - Via Láctea

Re: Técnica para remover solda pinos CIs

Mensagempor brasilma » 06 Out 2022 21:56

Muito boas ideiais meus amigos!

Havia esquecido da malha de solda, acredito que com ela e o fluxo de solda vou conseguir o nivel de limpeza que preciso.

Obrigado a todos!
" A Teoria orienta e a Prática decide" ;-)
Avatar do usuário
brasilma
Dword

Mensagens: 3621
Registrado em: 11 Out 2006 15:39
Localização: Planeta Terra
