Controlar carga AC com PIC

[SoMeWhErE]

Bom dia.

Preciso fazer o controle de uma carga AC, com PIC, e gostaria de saber, qual o maneira mais simples e eficiente de fazer através de um microcontrolador, sem fazer leitura de passagem por zero, com hardware externo, talvez controlando somente pelo pwm.

Vi este circuito, mas gostaria de saber de vocês, com muito mais experiência do que eu.
http://application-notes.digchip.com/010/10-13030.pdf

Gostaria de sugestões.

Obrigado.

[brasilma]

Está funcional, substitua apenas o 555 pelo controlador.

ATENÇÂO: e a fonte de 12V por outra de acordo com a tensão do processador.

[SoMeWhErE]

OK...valew...brasilma

mas ai não terei que ficar monitorando o que sai do operacional...

queria algo que tire todo monitoramento do pic, tipo, somente, ler dois botões e ir aumentando ou diminuindo a saida.

Ou melhor ainda, há algum jeito de fazer tipo por botão pulso e ir aumentando e ir dimuindo, sem passar pelo pic ou no máximo passar a leitura dos botões para o pic, esse atuar em uma saída que controle o disparo.

O que não quero no projeto é potênciomento, pro operador não esbarrar e girar sem querer.

Obrigado.

[Francesco]

Algumas semanas eu traduzi esse documento (AND8011):
http://www.epopeiaeletronica.com/v2/index.php?option=com_content&view=article&id=99:dimmer-digital-de-alta-resolucao-and8011d-on-semi&catid=47:circuitos-de-potencia&Itemid=71

[brasilma]

Exatamente SoMe,

Se desejar o ajuste digital (com botões) ai já justifica o processador.

A questão do monitoramento do cruzamento de zero, não é excencial dependendo do tamanho da carga, e tem como objetivo apenas reduzir o ruido eletrico gerado.

Dando sequencia ao desenvolvimento do projeto pode implementar sistemas de proteção, como um limite de corrente, que poderia desligar o sistema e sinalisar, no caso de sobrecarga.

Abraços.

[SoMeWhErE]

Ok...Francesco, boa iniciativa.

Valew Brasilma.

Na verdade vou controlar duas cargas:

1 - Resistiva 12V-corrente não me sei ainda vai depender da resistência.
1 - Indutiva 220V-4A

Verificando no osciloscópio, a saida do LM é uma onda quadrada, só que não sei se estou fazendo alguma coisa errada. Analisando com o osciloscopio e variando POT de 10k, a saída vai de praticamente tudo ON até mais ou menos um pouco menos, de metade ON e metade OFF, a partir dae a saída cai para 0. Que é exatamente quando as entradas do LM são iguais, que é preciso, pra que ele diminua gradualmente até zerar, e não desse jeito que zera instantâneo.

Com o pic na saida, seria assim: Quando aparecer uma borda de subida no pic, aciona o transistor por um tempo, e desliga antes da borda de descida, e assim sucessivamente.

Há algum outro metodo, que possa ser implementado com pic, além do controle de ângulo de disparo???

Obrigado a todos....e ABRAÇUSSS

[Francesco]

Realmente, a melhor maneira é colocar um PIC. Se o seu objetivo é controlar a potência, há 3 maneiras.

1) Controlando pelo momento de disparo, que você já falou e todos conhecemos.
2) Controlar o número de ciclos que vão ser acionados. Por exemplo, se você contar as passagens por zero e de 100 ciclos deixar passar só 50, vai controlar a potência em 50%. Funciona bem para cargas como aquecedores, mas não para iluminação.

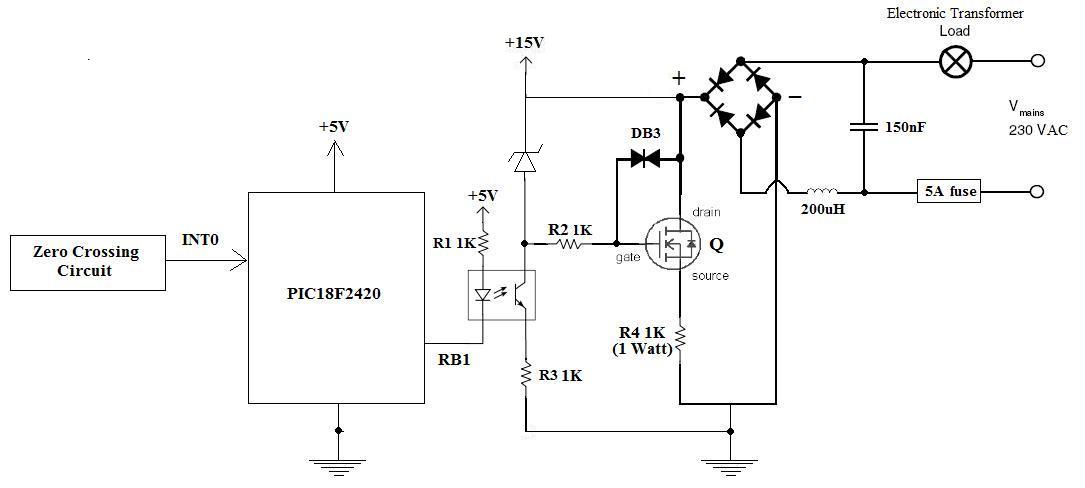

3) Controlar por PWM. Neste caso, você precisa controlar com uma frequência bem alta, e não vai importar a borda. Usa um MOSFet num esquema como este: http://www.electro-tech-online.com/attachments/electronic-projects-design-ideas-reviews/30618d1245611344-reverse-phase-dimmer-reverse-phase-circuit-2.jpg

Francesco

[SoMeWhErE]

OK. Francesco.

1) Tenho conhecimento mas, não experiência. Vou começar por esse, pois pelo jeito há bastante material relativo a ele.
2) Esse seria interessante, como disse pra aquecedores, seria uma opção para uma de minhas cargas.
3) Não conhecia.
- O Zener é de 15V??
- O DB3 é um DIAC?? qual facil de encontrar??

Poderia por gentileza, me explicar o principio de funcionamento desse circuito?

Desculpa, pelas perguntas é que sou novato nessa parte.

Obrigado.....ABARÇUSSSS

[Francesco]

Esse cirucito (3) é bastante interessante, mas olhando agora, escolhi um esquema meio estranho. Dê uma olhada neste aqui, pois está melhor: http://notes.ump.edu.my/fkee/e-Magazine/Elektor%202004/Articles/E/e04ch05.pdf

Então, o PWM entra no fotoAcoplador. A freqüência dele depende da corrente de carga, pois o limitador costuma ser o MOSFet. Mas você chega transqüilamente a alguns KHz.

O MOSFet ativa com 4 a 5V, mas tem um limite de 20V. Mais do que isso ele queima. Essa é afunção do zener de 10V, limitar a tensão no GATE do MOSFet e entre o Coletor-Emissor do fotoAcoplador.

Aqui você não precisa saber onde está da senoide, pois o PWM será numa freqüência bem maior. Na lâmpada, você continua tenso uma senoide com parte positiva e negativa, ela não vai retificar.

Um ponto fraco desse projeto é que não apenas o MOSFet precisa aguentar a corrente, mas também a ponte de diodos D2, D3, D4 e D5. Neste ponto o TRIAC é melhor, pois só ele precisa aguentar a corrente.

[SoMeWhErE]

Valewsss..

Alguma dica de como encontro a frequência???

OK...interessante o esquema.....amanhã inicio os testes.....e assim q tiver resultados...posto novamente.

OBRIGADO......ABARÇUSSs

[SoMeWhErE]

Então Francesco e demais.

Estava acompanhando o metodo pelo PWM (3), porem não pode ser usado para cargas indutivas.

Qual seria o metodo mais eficaz para esse tipo de carga, ou um que seja independente do tipo de carga.

No metodo por angulo de disparo, preciso analisar a passagem pelo zero, para efetuar o disparo???

Obrigado.

[Francesco]

Por quê este (3) não poderia trabalhar com cargas indutivas? Na verdade, ele tem uma resposta mais efetiva com cargas indutivas. O quê exatamente está querendo controlar? Algum motor DC?

[SoMeWhErE]

Pelo menos é o que está escrito no documento do ultimo link que vc me passou.

Just to be clear, note that this circuit cannot be used to control inductive loads.

Não é motor DC.

Umas das cargas como já disse é uma resistencia de Ni-Cr, a outra é um alimentador vibratório (Feeder Bowl), este já possui um controle com um potenciomentro e outros componentes, só que preciso passar para controle digital com Pic.

Obrigado.....ABRAÇUSSsss

[Francesco]

Ok, SoMeWhErE... falei bobagem. Mas não completamente.

O problema é o tamanho da carga indutiva. Motores possuem uma indutância cavalar, que vão criar em um dos pontos tensões muito elevadas. Isso queimaria o circuito, além de ser um show pirotécnico lindo.

No seu caso, a indutência de um fio de Níquel-Cromo não é tão significativa assim. O que você pode fazer para minimizar o problema é substituir o MOSFet por um de maior tensão. O BUZ41A suporta Vds=500V, se você utilizar um IGBT como o IRG4BH20K, vai suportar 1200V. Não se esqueça que os diodos devem suportar tensões similares.

Francesco

[SoMeWhErE]

OK...Francesco

e em relação ao Feeder Bowl (220V-4A), será que posso usar o mesmo principio??

Tem algum outro optoacoplador equivalente e facil de encontrar, pois o CNY65, não encontrei por aqui.

Muito obrigado...
