Quebra-Cabeça com o Módulo Comparador

Mensagempor MOR_AL » 25 Jun 2007 15:05

Olá pessoal.

Estou com uma dúvida, que na verdade acho que é problema no MPLAB ou na simulação do Proteus.
Alguém já usou o módulo comparador do PIC16F628A?
Eu fiz um programinha que seta a tensão de referência do PIC com 2,5V e a coloca no pino RA2.
O programinha também coloca o módulo comparador no MODO 6, ligando a saída do comparador1 ao pino RA3.
No Proteus fiz um circuito que força a entrada inversora do comparador 1 com uma tensão MENOR que a tensão não inversora. A saída do comparador 1 (C1OUT) deveria ir para ‘1’ lógico. Porém ela fica em ‘0’ lógico.

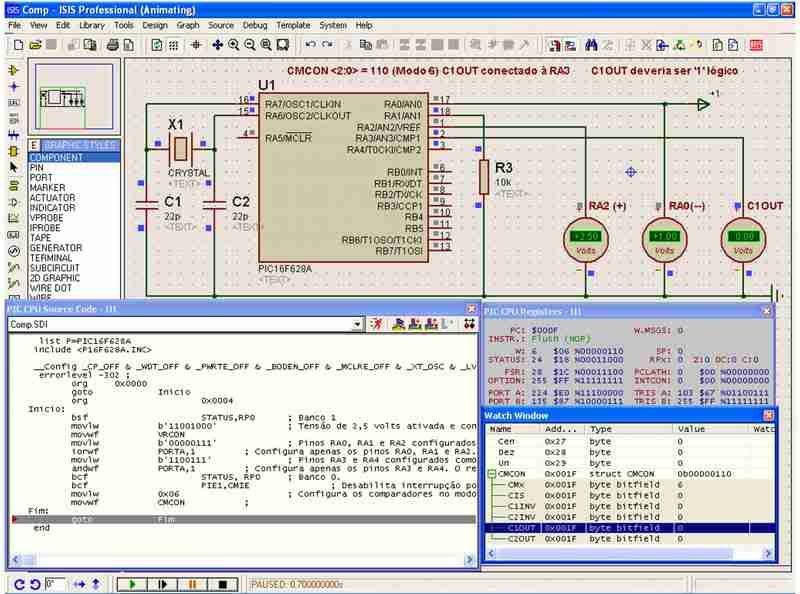

A figura está no endereço abaixo e mostra todos os detalhes.

http://i100.photobucket.com/albums/m36/ ... dor_e1.jpg

Pergunto se alguém sabe por que a saída do comparador está errada? Ou se eu é que estou errado.

MOR_AL
Avatar do usuário
MOR_AL
Dword

Mensagens: 2934
Registrado em: 19 Out 2006 09:38
Localização: Mangaratiba - RJ

Mensagempor MOR_AL » 26 Jun 2007 15:40

Olá pessoal.

Volto ao fórum para responder ao quebra-cabeça. :D

O circuito comparador interno do PIC não está funcionando na simulação com o Proteus. :(

Mas no hardware, ao se alterar a entrada inversora RA0/AN0, com a entrada não inversora (+) conectada à tensão de referência interna com 2,5V, e com o mesmo programa, a tensão de saída do comparador 1 (C1OUT), conectada ao pino RA3, se altera direitinho, como deveria ser. :lol:
